【HiFiGOレビュー】1More E1026BT:解体新書

f:id:kanbun:20200826073956p:plain

月に一度開催される常識破りの大激安セール

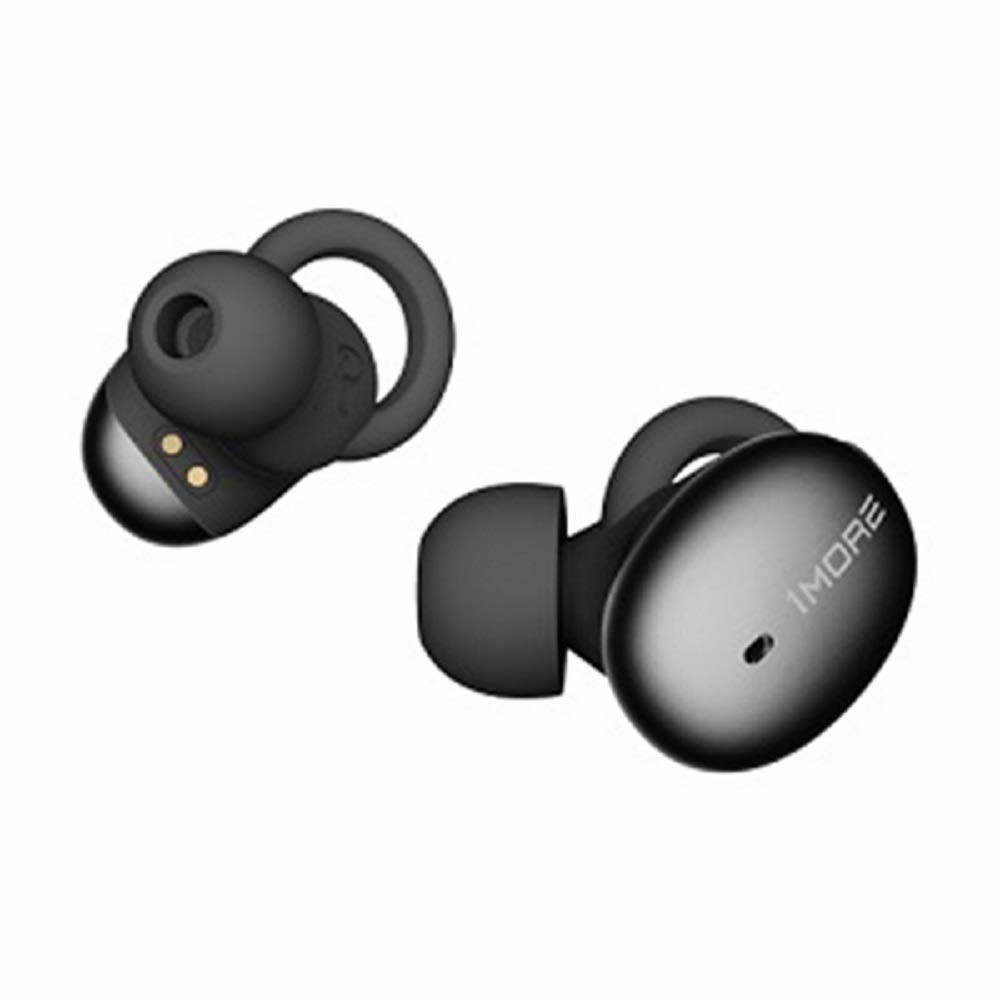

1More E1026BT

1More E1026BT





※この記事はHiFiGOから許諾を頂いて翻訳したものです。著作権はHiFiGOにあります。

元記事

hifigo.com



1More E1026BT:解体新書

 「解体新書」シリーズは独自の方法と詳細な製品分解分析に依拠した詳細な分解により、最新のオーディオエレクトロニクスを検証し、製品固有の構造を解説します。



 そのユニークでスタイリッシュなデザインと優れたサウンドパフォーマンスにより、1MOREの人気は世界中で拡大しています。2019年、1MOREは新しい完全ワイヤレスのBluetoothイヤホンを発売し、ドイツの有名なIFデザイン賞を受賞しました。そう、1MORE・スタイリッシュ・ワイヤレスイヤホン「E1026BT」です。



1more E1026BT 技術仕様

環境ノイズキャンセリング搭載かつ高速充電対応
ブランド:1more | 重量:片耳あたり6.2g | Bluetoothバージョン:5.0 | ドライバー:ダイナミック型| デュアルマイク:○| ワイヤレス範囲:10m | AIアシスタント:○
イヤホンのバッテリー容量(片耳あたり):55mAh | バッテリー駆動時間(イヤホン単体):6.5時間| ケースバッテリー容量:410mAh |充電ケースバッテリー駆動時間:24時間| NFC:No| 急速充電:15分の充電で3時間の再生時間
環境ノイズキャンセル:アクティブ*1| 周波数応答範囲:20-20000Hz | 感度:100±5dB:インピーダンス:16Ω| 防水性能:なし



パッケージ

1Moreのロゴ同様、外箱も非常にシンプルです。1Moreイヤホンの伝統的なパッケージングスタイルを踏襲しています。しかし、IF賞のロゴは赤で印刷されており、左下隅で非常に目立っています。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_1_large.jpg?v=1564319262



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_2_large.jpg?v=1564319278



 箱の中には、イヤホン本体、充電ボックス、データケーブル、シリコン製イヤーチップ、説明書があります。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_3_large.jpg?v=1564319283



 充電ケーブル端子はMicro-Bです。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_7_large.jpg?v=1564319300



 イヤホンの充電ボックスは、1MOREのロゴがあしらわれた玉石のように見えます。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_8_large.jpg?v=1564319319



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_9_large.jpg?v=1564319327



 イヤホンの充電ボックスの底部にも1MOREのロゴがあります。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_10_large.jpg?v=1564319333



 充電ボックスのボタンです。ボタンの上の小さな点はLEDインジケータです。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_11_large.jpg?v=1564319340



 背面にはマイクロUSB充電ポートがあります。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_12_large.jpg?v=1564319345



 イヤホンカバーにも1MOREのロゴがあしらわれています。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_14_large.jpg?v=1564319358



 充電用の接点は2点になっています。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_13_large.jpg?v=1564319351



 ChargerLAB POWER-Z KT001で充電電力をテストしました。



本体の解体

https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_15_large.jpg?v=1564319364



 イヤホンの充電ボックスの中身を開けたところです。



<https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_16_large.jpg?v=1564319372



 イヤホン充電時にしっかりと固定されるよう、小さな回路基板が背面にネジと磁石で取り付けられています。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_17_large.jpg?v=1564319380


 物理スイッチ部分の拡大写真です。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_18_large.jpg?v=1564319388



 イヤホンの充電接点として、両側に2つの突起状金具があります。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_19_large.jpg?v=1564319395



 LEDインジケータ部分です。シリコンケースで覆われています。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_20_large.jpg?v=1564319404



 マザーボード上に、ケーブルを使用してバッテリーが接続されています。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_21_large.jpg?v=1564319415



 イヤホン充電ケース側になるマザーボードの背面には、バッテリーを固定するための両面接着剤が塗られています。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_22_large.jpg?v=1564319423



 内蔵充電式リチウムイオン電池、モデル:682723、定格容量:410mAh 1.558Wh、メーカー:重慶市紫建電子有限公司。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_23_large.jpg?v=1564319430



バッテリーのラベル紙を剥がすと、VDL 682723と確認できます。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_24_large.jpg?v=1564319440



 バッテリーの保護回路基板とNTC過電流保護装置です。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_25_large.jpg?v=1564319449



PL8M ICとスクリーン印刷されています。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_26_large.jpg?v=1564319456



 SS809チップは、電力管理機能が統合されたADコンバータータイプのマイクロコントローラーユニット(MCU)です。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_27_large.jpg?v=1564319465



 イヤホンはインイヤースタイルで設計されており、イヤホンチューブと背面カバーは斜めに造型され、イヤーフックが付いています。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_28_large.jpg?v=1564319489



 各イヤホンの2つの充電接点があります。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_29_large.jpg?v=1564319506



 イヤホンの背面にあるマイク用の穴です。内部にLEDステータスインジケーターが搭載されています。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_30_large.jpg?v=1564319516



 イヤホンの側面にある物理ボタンです。 電源オン/オフ、ペアリングなどに使用します。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_31_large.jpg?v=1564319523



 シリコンスリーブとイヤーチップを取り外してみると、チューニングホール(ベント穴)があります。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_32_large.jpg?v=1564319530



  イヤホンチューブ内に金属製のストレーナーメッシュフィルターがあります。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_33_large.jpg?v=1564319540



 イヤホンの側面にもチューニングホールがあります。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_35_large.jpg?v=1564319557



 イヤホンの背面カバーの内側を見ますと、Bluetoothアンテナの印刷配置が左右で異なっているのがわかります。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_36_large.jpg?v=1564319567



 それぞれのイヤホンは材質の点ではほとんどいっしょですが、レイアウトはわずかに異なります。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_37_large.jpg?v=1564319576



 イヤホンカバー内部では、イヤホンの小さな充電パッドが接着剤で固定されており、ケーブルでメインボードに接続され、可動コイルドライバーを絶縁性の接着紙で閉じています。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_38_large.jpg?v=1564319587



 ドライバーの周囲には衝撃吸収材があります。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_39_large.jpg?v=1564319597



 メインボードとバッテリーはフレームで分離されています。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_40_large.jpg?v=1564319607



 マザーボードとバッテリーのサイズを1人民元硬貨*2と比較します。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_41_large.jpg?v=1564319620



 これはボタン型リチウム電池で、側面を絶縁紙で包み、電池に固定してマザーボードにはんだ付けされています。 バッテリーは重慶市紫建電子有限公司によって製造されています。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_42_large.jpg?v=1564319632



イヤホン内蔵バッテリーです。モデル名は「LIR ZJ1254C 18D」、55mAh。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_43_large.jpg?v=1564319641



 マザーボードの前面です。マイクはBluetoothアンテナ接点の隣にあり、シリコンスリーブで保護されています。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_44_large.jpg?v=1564319651



 マザーボードの反対側には、複数のチップと制御用のジョグボタンがあります。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_45_large.jpg?v=1564319659



 Bluetoothアンテナ用の突起金具です。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_46_large.jpg?v=1564319666



 ジョグボタンです。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_47_large.jpg?v=1564319714



 シリコンスリーブを取り外すと、マイクの横にLEDライトがあります。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_48_large.jpg?v=1564319724



 レーザー刻印でS2301 0870と印刷されたMEMSマイクです。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_49_large.jpg?v=1564319732



 M1112B ICとスクリーン印刷されています。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_50_large.jpg?v=1564319745



  7420B U32Mとシルクスクリーン印刷されたメモリーチップです。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/1more_truewireless_earbuds_under_100_51_large.jpg?v=1564319753



 Qualcomm QCC3020 Bluetoothオーディオチップです。Bluetooth 5.0に対応しており、120 MHz Qualcomm Kalimba DSPチップが組み込まれています。



https://cdn.shopify.com/s/files/1/0031/0453/8673/files/49_80d38b45-44b4-4e37-b9ba-26c0dc9f1040_large.jpg?v=1564470411



 今回の内容は以上になります。



「1More E1026BT:解体新書」まとめ
  1. 1MORRE E1026BTは、IF賞デザインを受賞し、精密に製造された、合理的なレイアウトを備えています。 サウンド性能は専門的にチューニングされています。
  2. aptXおよびAAC、Bluetooth 5.0、DSP環境ノイズキャンセルをサポートしたQualcomm QCC3020 Bluetoothオーディオチップを内蔵しているため、1MORE E1026BTは、優れた機能と優れたサウンドパフォーマンスを提供します。



  • 元記事の公開日:2019/07/29
  • 著者:Candice Song



1More E1026BT

1More E1026BT

1MORE E1026BT-I トゥルーワイヤレスイヤホン完全ワイヤレス (ブラック)



【関連記事】

www.ear-phone-review.com

www.ear-phone-review.com

www.ear-phone-review.com

www.ear-phone-review.com


*1:通話時のマイクの環境ノイズキャンセリングです。

*2:大きさは日本の500円玉より少し小さいくらいです。
